18. ADEGUAMENTO SISMICO IIS “NICOLUCCI REGGIO” COMUNE DI ISOLA DEL LIRI

PNRR INTERVENTO FINANZIATO DALL’UNIONE EUROPEA A VALERE SULLE  RISORSE “NEXT

GENERATION EU” – Missione 4 – Componente 1 – Istruzione e Ricerca –Investimento 3.3: piano di messa in sicurezza e riqualificazione dell’edilizia scolastica.

INTERVENTI  DI ADEGUAMENTO SISMICO I.I.S.  “NICOLUCCI-REGGIO” I.T.I.S. – I.P.S.I.A. VIA

PIRANDELLO  DI ISOLA  LIRI (FR) "

CUP I92E20000040001

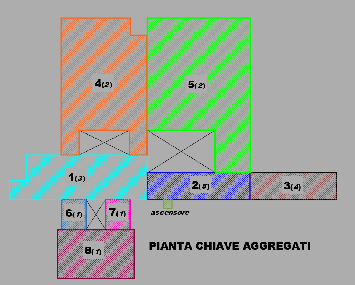

Il complesso scolastico sede attuale dell’I.I.S. “Nicolucci -Reggio di  Isola del Liri Frosinone,  è individuabile in  n°3 blocchi funzionali (aule amministrazione, laboratori e palestra), articolate in n°8 unità strutturali:

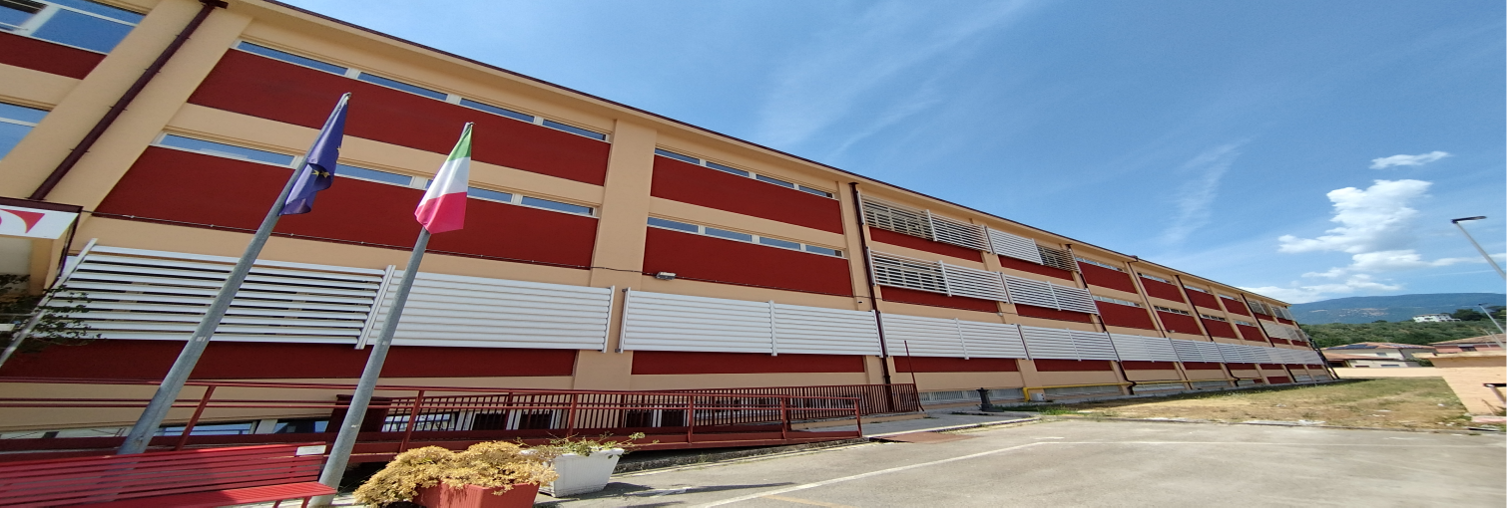

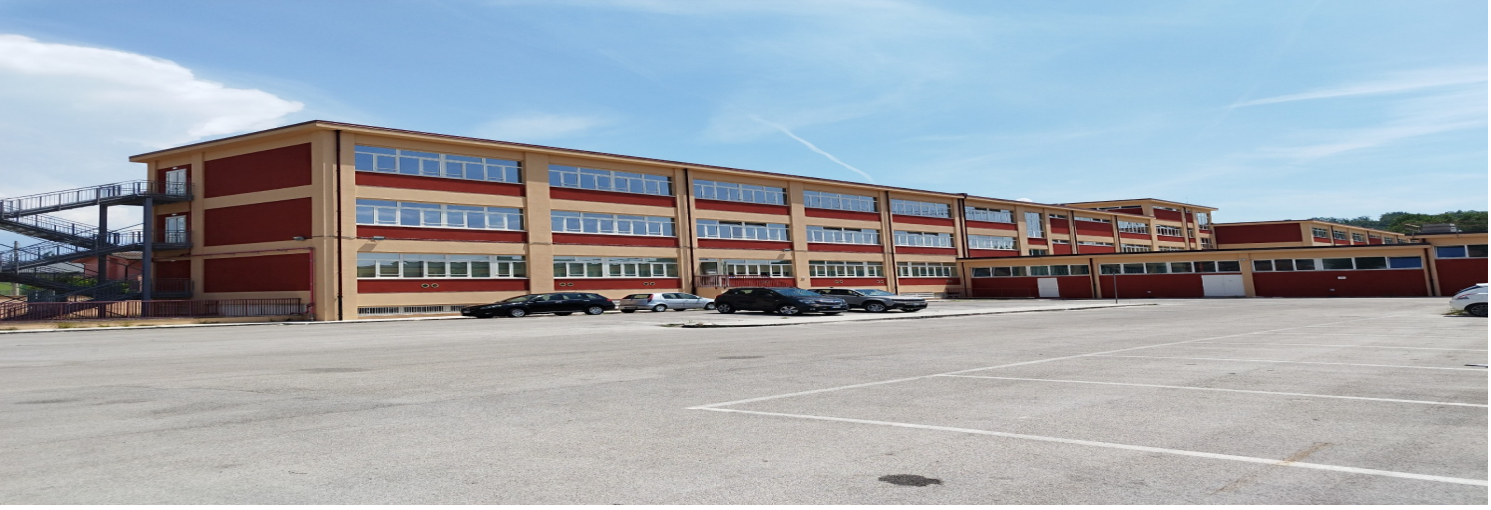

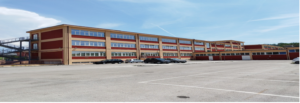

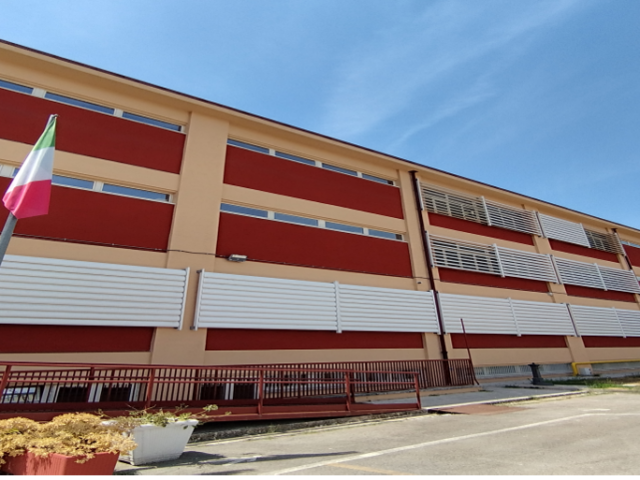

-          il primo blocco, a triplice/quadruplice elevazione, ubicato in posizione centrale, nel quale sono presenti le aule  e gli uffici amministrativi(costituito da 3 unità strutturali 1-2-3)

-          il secondo, disposto ad ovest, nel quale sono presenti i laboratori 10 (costituito dai 2 unità strutturali 4-5);

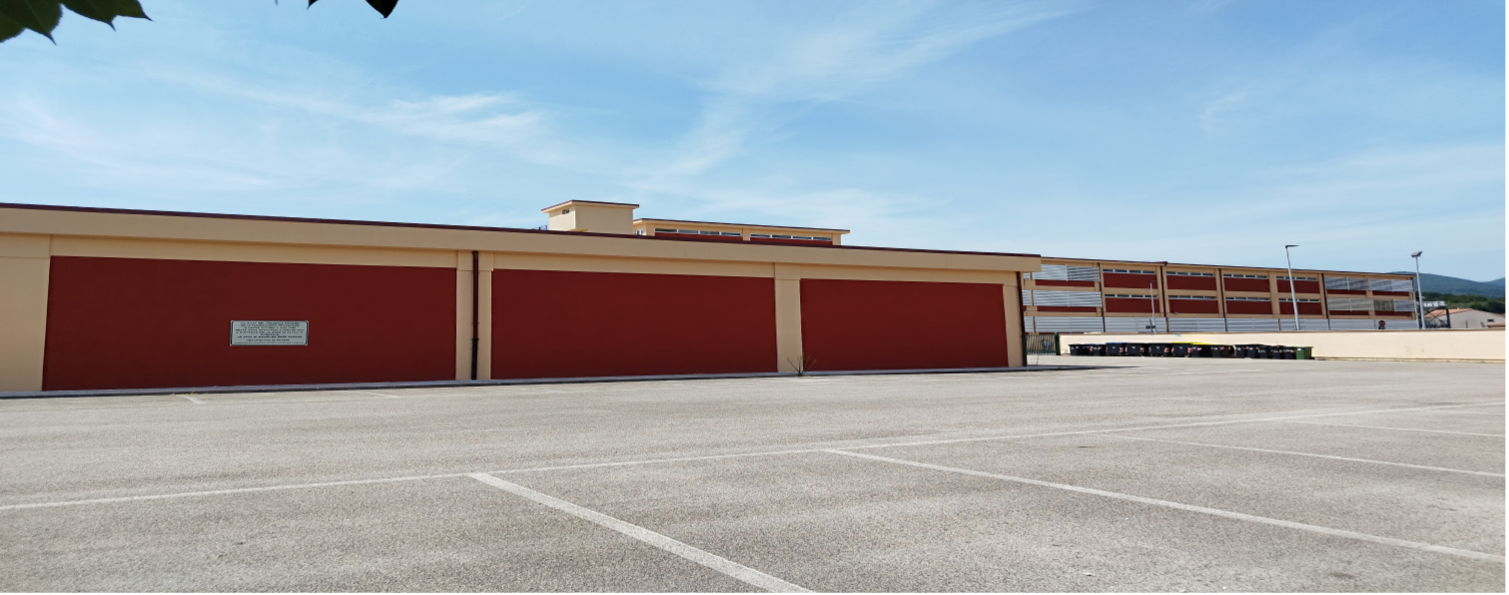

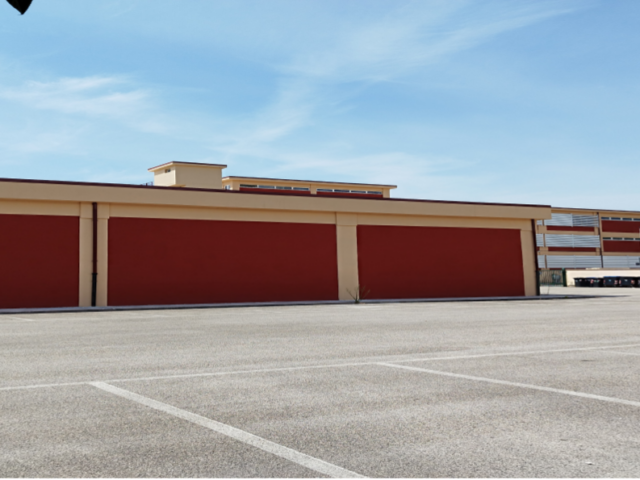

-          il terzo, ad est, destinato alle attività di palestra (costituito dai 3 unità strutturali 6-7-8)

Gli interventi previsti nel presente progetto consistono in:
-          Tenuto conto degli esiti dei calcoli e delle valutazioni sino ad oggi condotte, si possono ipotizzare gli interventi di seguito descritti (come

accennato in precedenza, ad oggi non appaiono necessari interventi sulle opere difondazione):

1. Elementi strutturali: rinforzo con materiali compositi delle travi, dei pilastri e dei nodi non verificati, con malta cementizia bicomponente colabile ad elevatissime prestazioni meccaniche a ritiro compensato fibrorinforzatae ad elevata duttilità, con fibre rigide in acciaio.
2. Elementi strutturali: rinforzo con materiali compositi dei solai di copertura delle unità strutturali 1-2-3 (aggregato strutturale auleamministrazione) e 8 (palestra), con cappa collaborante a basso spessore con malta cementizia bicomponente colabile ad elevatissime prestazioni meccaniche a ritiro compensato fibro-rinforzata e ad elevata duttilità, con fibre rigide in acciaio.
3. Dispositivi antimartellamento: per garantire la mitigazione degli effetti di un eventuale martellamento, si inseriranno postazioni permanenti costituite da dissipatori fluido-viscosi, a cavallo degli esigui giunti di separazione esistenti, senza modifiche geometriche degli stessi; l di progetto ha condotto ad individuare come interna di apparecchi di piccole dimensioni. Nel caso in esame, si optato per dispositivi tipo meccanici unidirezionali con comportamento simmetrico in trazione/compressione in termini di reazioni e spostamenti rispetto alla posizione intermedia.
4. Elementi non strutturali: presidio anti ribaltamento delle pareti di tamponatura a doppio paramento, mediante cucitura a secco con barre elicoidali certificate EN 845-1 in acciaio Inox AISI 304 - AISI 316, strutturale, previo eventuale trattamento di ripristino delle superfici ammalorate, fornite e poste in opera mediante apposito mandrino a percussione.
5. Elementi non strutturali: presidio anti sfondellamento mediante rasatura armata a basso spessore con malte cementizie a reattività pozzolanica e a base calce con rinforzi in fibra (FRMC).

Dalla messa in opera dell’insieme dei provvedimenti su descritti  deriva l’ovvia necessità di intervenire su parte delle opere di finitura  edile e su parte degli impianti

Lavori edili di finitura: il rinforzo con materiale composito delle travi, dei pilastri, dei nodi e di parte delle coperture in c.a., rende necessaria:

• la rimozione della pavimentazione dei marciapiedi perimetrali, compresa la demolizione del sottofondo ed il completo rifacimento degli stessi (in molte zone);
• nei prospetti: lo smontaggio ed il rimontaggio degli schermi frangisole esistenti, delle inferriate delle aperture e dei parapetti delle scale in ferro, la ritinteggiatura con pittura lavabile di resina sintetica emulsionabile delle facciate, la sostituzione della scossalina perimetrale;
• in copertura: la rimozione pavimentazione in pannelli isolanti e della guaina ed il successivo rifacimento delle stesse, la rimozione e sostituzione dei discendenti e canali di gronda in lamiera;
• all’interno: demolizione pavimentazione compreso sottofondo fino allo spessore di 5 cm e realizzazione di una nuova pavimentazione in piastrelle di gres porcellanato 40x40 compreso il sottostante massetto, nelle scale rimozione di gradini, delle soglie e realizzaFOTOzione di un nuovo rivestimento in travertino, raschiatura della tinteggiatura esistente, successiva rasatura delle pareti, ritinteggiatura delle pareti e dei soffitti (intervento diffuso su l'intero edificio), demolizione e ripristino dei rivestimenti delle pareti (piastrelle);
• infissi: smontaggio e sostituzione infissi esterni e smontaggio (in molte zone delle unità strutturali), riparazione (ridimensionamento) e rimontaggio degli infissi interni.
• Impianto elettrico: gli interventi di rinforzo strutturale previsti comportano una notevole interazione, in termini di rimozioni e sostituzioni, con l’impianto elettrico esistente, per tale ragione si è ritenuto di effettuare la progettazione di un nuovo impianto elettrico, completamente conforme alla normativa vigente. Le nuove opere di impiantistica elettrica e degli impianti speciali riguardano:
• realizzazione di nuovi quadri elettrici di potenza e di derivazione, ubicati sulle pareti portanti, ad esclusione dei quadretti delle aule e di servizio realizzati in centralino;
• realizzazione di un sistema di canalizzazione a vista, realizzato con canali metallici con coperchio sia per la distribuzione elettrica che per la rete dati. Il sistema di canalizzazione a vista sarà fissato a parete e terrà conto dei giunti sismici della costruzione in modo che lo stesso oscilli insieme alla struttura portante in caso di sisma;
• installazione delle linee elettriche per i circuiti di forza motrice e di illuminazione, realizzate con cavi elettrici a doppio isolamento e a bassa emissione di fumi e gas tossici (LSOH), conformi alle prescrizioni della direttiva CPR (UE) n. 305/2011 tipo Cca - s1b, d1, a1 (FG16M16 per i cavi unipolari con guaina e FG16OM16 per i cavi multipolari  0,6/1kV Classe II);
• realizzazione dell’impianto di illuminazione di sicurezza
• realizzazione della rete di trasmissione dati completa di apparati attivi e passivi estesa a tutto l’istituto scolastico
• predisposizione impiantistica di impianti audiovisivi nelle aule, laboratori.
